3° SEC SEMANA 31Ley de OHM recibo de luz

 TERCERO SEC SEMANA 31 CyT

Título de sesión	Propósito	Evidencia	Criterio de Eval	competencia
- Explicamos la naturaleza de la corriente eléctrica y comprendemos la ley de Ohm para ahorrar energía eléctrica (3)	Explica la naturaleza de la corriente eléctrica y comprende la ley de Ohm para ahorrar energía	Elaborar una infografía con la tecnica del collage sobre la naturaleza de la corriente eléctrica, la ley de Ohm, determinando qué electrodomésticos consumen más energía y los beneficios del ahorro de energía eléctrica en la mejora de la economía de la familia y comunidad	El micro aprendizaje relaciona la naturaleza de la corriente eléctrica , la ley de Ohm, con el consumo de los electrodomésticos .	Explica el mundo físico basado en conocimientos sobre seres vivos, materia y energía, biodiversidad, Tierra y   Universo -Explica el mundo físico basado en conocimientos sobre seres vivos, materia y energía, biodiversidad, Tierra y  Universo.

Actividad: Explicamos la naturaleza de la corriente eléctrica (día 3)

Actividad: Comprendemos la ley de Ohm para ahorrar energía eléctrica (día 5)



EVIDENCIA Elaborar una infografía con la tecnica del collage sobre la naturaleza de la corriente eléctrica, la ley de Ohm, determinando qué electrodomésticos consumen más energía y los beneficios del ahorro de energía eléctrica en la mejora de la economía de la familia y comunidad



Los tiempos modernos nos hacen dependientes de los electrodomésticos ¿Pero cuanto gasto energético consume cada uno de ellos? Es un hecho que los electrodomésticos son prácticamente indispensables en cada hogar, es casi inconcebible una vivienda que no cuente con un refrigerador donde enfriar y congelar los alimentos o con una lavadora que deje las prendas impecables para la siguiente postura, Los aspectos de la vida moderna (poco tiempo, vidas aceleradas, mucho trabajo, mujer fuera del hogar) nos hace imposible prescindir de estos electrodomésticos básicos. No obstante lo anterior tampoco es novedad que el mayor consumo de electricidad viene desde los hogares y principalmente del consumo de estos electrodomésticos “básicos”. Para organizar y el ahorro del consumo eléctrico debemos partir por saber cuál o cuáles de los electrodomésticos básicos de mayor uso son los más gastadores de energía. Además de reducir nuestra factura mensual estaremos aportando al cuidado medioambiental.





¿Qué es la corriente eléctrica? Denominamos corriente eléctrica al movimiento ordenado de partículas cargadas a través de un conductor , La corriente eléctrica es la circulación de electrones o cargas que van siempre desde el polo negativo al positivo en un circuito cerrado.

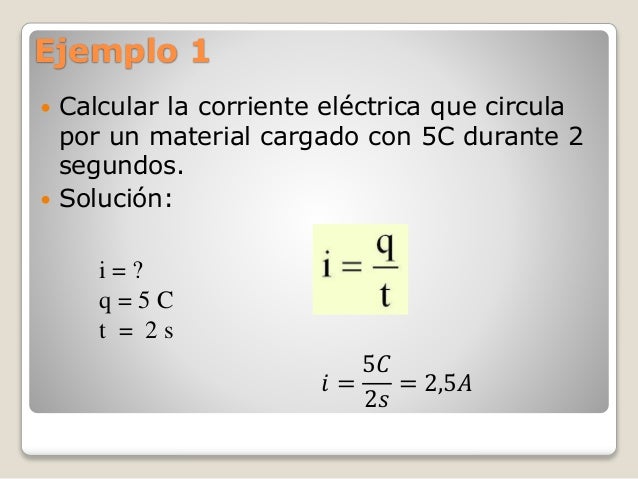

¿Qué es la intensidad de corriente eléctrica? La carga eléctrica, que pasa por la sección transversal de un conductor en un segundo, determina la intensidad de corriente en un circuito . La intensidad de corriente eléctrica(I) es la cantidad de electricidad o carga eléctrica(Q) que circula por un circuito en la unidad de tiempo(t). Para denominar la Intensidad se utiliza la letra I y su unidad es el Amperio(A).



¿En qué unidades se mide la intensidad de corriente?

aa

¿Cuál es el sentido de la corriente eléctrica?



¿Qué es el potencial de un campo electrostático? Es el trabajo realizado por un campo electrostático para movilizar una carga positiva unitaria de un punto a otro. Puede decirse, por tanto, que es el trabajo desarrollado por una fuerza externa para mover una carga desde un punto referente hacia otro. Es el trabajo desarrollado por una fuerza externa para mover una carga desde un punto referente hacia otro.

¿Qué es la diferencia de potencial? La diferencia de potencial o tensión entre dos puntos del circuito es igual al trabajo realizado por el campo eléctrico en trasladar una carga de un punto inicial a la final. El potencial, entonces, es igual a la razón del trabajo realizado entre la carga. Conociendo la tensión en una red de alumbrado, sabemos el trabajo realizado por el campo eléctrico para trasladar una carga unitaria desde el contacto del tomacorriente hasta el otro extremo por cualquier circuito eléctrico.



¿Cuál es la unidad de la diferencia de potencial? En el sistema internacional de unidades (SI), el trabajo se expresa en julios (J) y la carga, en culombios (C). Por eso, la diferencia de potencial entre dos puntos será igual a la unidad, si para trasladar la carga de 1 C desde un punto hasta otro, el campo eléctrico realiza un trabajo de 1 J.



¿Qué es la resistencia eléctrica? Es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de los electrones o de partículas cargadas eléctricamente. Un buen conductor es aquel que ofrece baja resistencia al movimiento de los electrones  Por ejemplo, son buenos conductores de la electricidad los metales como el cobre, el aluminio o el oro.



RECURSO 3 Comprendemos la ley de Ohm para ahorrar energía eléctrica



Sabemos que ahorrar energía en el hogar es la manera más sencilla y efectiva de reducir el impacto en el ambiente sin renunciar el confort, pero ¿hay otras razones que justifican el ahorro de energía eléctrica? • Porque la energía eléctrica se agota. La energía eléctrica se sustenta en fuentes de energía fósil, como el petróleo y el carbón, que son recursos no renovables.  • Porque ayuda a la economía. El ahorro en sí mismo ayuda a la economía de las familias, pero también de la comunidad y del país. ¿Cómo? Porque se reduce el consumo del petróleo y carbón.  • Porque cuidamos el ambiente. La reducción el consumo de energía eléctrica implica disminuir el impacto en el ambiente porque se usan menos fuentes naturales de energía, como el carbón, petróleo o la energía potencial hidráulica. • Por nuestro compromiso con el ambiente, debemos tomar conciencia y promover la preservación de los recursos y fuentes de energía naturales porque serán necesarias para las generaciones futuras. Puedes participar del ahorro de energía eléctrica en el hogar y desarrollar una indagación que te permita dar respuesta a preguntas como:  • ¿Qué relación hay entre el uso óptimo de la energía en el hogar y la mejora de la economía?  • ¿Cómo impacta el ahorro de energía eléctrica en el ambiente?  • ¿Cómo podemos ahorrar energía usando los mismos electrodomésticos?  • ¿Qué conocimientos de la física explican el uso óptimo de energía eléctrica? • ¿Cómo se determina el consumo mensual de energía eléctrica? • ¿Cómo se calcula el costo de este servicio? Tu reto será indagar sobre la dependencia del uso óptimo de energía y la economía de la familia o de la comunidad.



¿En qué unidades se mide la resistencia eléctrica? La unidad de resistencia de un conductor se establece basándose en la ley de Ohm y recibe el nombre de ohmio (se representa por Ω). Un conductor tiene una resistencia de un ohmio, si con la diferencia de potencial de 1 V la intensidad de corriente en él es de un amperio.



¿Cómo la intensidad depende de la corriente de la tensión? La corriente eléctrica en el circuito es el resultado del movimiento ordenado de partículas cargadas en el campo eléctrico. Mientras mayor sea la acción del campo eléctrico sobre dichas partículas, mayor será la corriente en el circuito. Se ha demostrado experimentalmente que la intensidad de la corriente en un conductor es razón directa de la tensión en los extremos del conductor, Del gráfico se observa que, a mayor tensión en los extremos del conductor, mayor es la intensidad de corriente.



¿Cómo depende la intensidad de la corriente de la resistencia? Para dar respuesta a esta pregunta, analicemos el siguiente experimento. En la figura 1 se muestra un circuito eléctrico en el que la fuente de energía es un acumulador o batería. La tensión en los extremos del conductor se mantiene constante e igual a 2 V, tal como muestra el voltímetro. El primer conductor tiene una resistencia de 1 Ω y la intensidad de la corriente es igual a 2 A. La resistencia en el segundo conductor es 2 Ω y la intensidad es igual a 1 A. Finalmente, para el conductor que tiene una resistencia de 4 Ω, la intensidad es igual a 0,5 A. En este último, caso la resistencia ha aumentado 4 veces, y la intensidad ha disminuido a 0,5 A, es decir, en cuatro veces. De estos datos experimentales se observa que, cuanto mayor es la resistencia del conductor, menor es el valor de la intensidad; sin embargo, esta dependencia no es lineal, es decir, a igual aumento de la resistencia no disminuye en igual proporción la intensidad de la corriente, tal como se observa en el gráfico 2.



¿Cómo se enuncia la ley de Ohm? Es la generalización de los resultados de los experimentos desarrollados para determinar la dependencia de la intensidad, resistencia y tensión de la corriente eléctrica. Tanto la generalización como la formulación matemática fueron realizadas por George Simon Ohm en 1827. “En un tramo de circuito, la intensidad de la corriente es directamente proporcional a la tensión aplicada U e inversamente proporcional a la resistencia R del conductor”. La expresión matemática es la siguiente: I = U R



ley de Ohm :La intensidad de corriente que atraviesa un circuito es directamente proporcional al voltaje o tensión del mismo e inversamente proporcional a la resistencia que presenta.   En forma de fracción se pone de la siguiente forma: I= V/R   Donde : I es la intensidad que se mide en amperios (A), V el voltaje que se mide en voltios (V); y R la resistencia que se mide en ohmios (Ω).

ee

¿Qué es un circuito eléctrico? Es el recorrido preestablecido por el que se desplaza la carga eléctrica. En este recorrido están interconectados componentes como la fuente de energía, el conductor, el interruptor, la resistencia, entre otros (figura 2). El sentido de la corriente es del polo positivo al polo negativo de la fuente de energía. Los circuitos eléctricos se clasifican según el tipo de señal: circuito de corriente continua o corriente alterna. Por el tipo de configuración se clasifican en circuito en serie, en paralelo y en mixto.



¿Qué es un circuito en serie y en paralelo? En un circuito en serie los componentes se conectan en forma secuencial, de manera que la salida del conductor en un componente es el ingreso en el siguiente (figura 3). La intensidad de corriente en cada tramo del circuito en serie es la misma. En un circuito en paralelo, los terminales de entrada de todos los componentes coinciden entre sí, al igual que los terminales de salida (figura 4). En un circuito en paralelo, la tensión permanece invariable o constante.



¿Cuál es el reto de esta semana?  El reto consiste en establecer la relación entre el uso óptimo de electrodomésticos y el ahorro de energía, a fin de impactar positivamente en la economía de la familia, la comunidad y la conservación del ambiente. Para ello, desarrollaremos la indagación científica como parte de las actividades de nuestro proyecto mediante los procesos que se explicitan en el siguiente esquema:



PREGUNTA DE INDAGACION:

PREGUNTA DE INDAGACION : -----------------------------------------------   ---------------------------------- Ejem:¿Qué relación hay entre el…….?



TITULO DEL PROBLEMA DE INDAGACION: -----------------------------------------------------   ----------------------------------------------------- Cuando problematizamos situaciones, debemos determinar: a. La pregunta de indagación.  b. Formular la hipótesis. c. Determinar las variables de la indagación.



Hipótesis.( hipótesis son posibles respuestas a la pregunta de indagación. Lee nuevamente  la pregunta que guiará tu indagación y formula tu hipótesis.)
Si………………………	Deducción
Entonces……………	Respuesta



VARIABLES
VI (causa): Es la variable que manipulamos (causa) para determinar su relación o efecto con el fenómeno o los fenómenos observados.	VI :………
VD (efecto): Es la variable efecto que medimos para determinar el efecto de la variable independiente o variable causa.	VD: ……,,
V interviniente (Son aquellas que el experimentador debe controlar para que no alteren las experiencias que realiza y para que los datos que registre sean los más cercanos a la realidad. (¿Qué debería mantenerse para que no haya mucha diferencia en varias mediciones?)	Vinterviniente : …………
